Elevador de carga de trilho-guia para serviço pesado para a fábrica da SINOTRUK

PUBLICADO EM: 5/12/2026

Visão geral

Como um dos principais fabricantes de caminhões pesados, a Sinotruk desempenha um papel importante no setor global de veículos comerciais, com sua base de fabricação em Laiwu responsável pela produção de chassis de caminhões pesados e componentes-chave. Os fabricantes industriais de grande porte geralmente exigem sistemas de manuseio de materiais altamente confiáveis que possam suportar a operação contínua, padrões de segurança rigorosos e logística interna eficiente.

No setor de fabricação de caminhões pesados, o transporte vertical de carrinhos de estrutura e materiais grandes geralmente enfrenta vários desafios comuns:

• Os tamanhos grandes dos carrinhos reduzem a eficiência do manuseio da empilhadeira
• O transporte de alta frequência exige excelente estabilidade do equipamento
• O espaço limitado da oficina restringe o fluxo de materiais
• O transporte manual aumenta os riscos de segurança
• As aplicações para serviços pesados podem causar oscilação da plataforma e problemas de carregamento irregular

Para enfrentar esses desafios, Gradin forneceu uma solução personalizada de elevador de carga hidráulico de quatro trilhos-guia e dois cilindros, combinando estabilidade estrutural para serviços pesados com um projeto de acesso otimizado no local para melhorar a eficiência do manuseio vertical de materiais para ambientes de produção industrial contínua.

Cliente e requisitos

A Beijing Jiacheng Xingye (fundada em 1999, com capital registrado de RMB 350 milhões) é um fornecedor de nível 1 para Great Wall Motors e Beijing Hyundai, A empresa é uma das maiores produtoras de peças automotivas para interiores (moldadas por injeção, espumadas e moldadas por compressão). Ela opera 5 bases de produção (Pequim, Tianjin, Cangzhou, Hefei, Weifang) com receita anual superior a RMB 600 milhões.

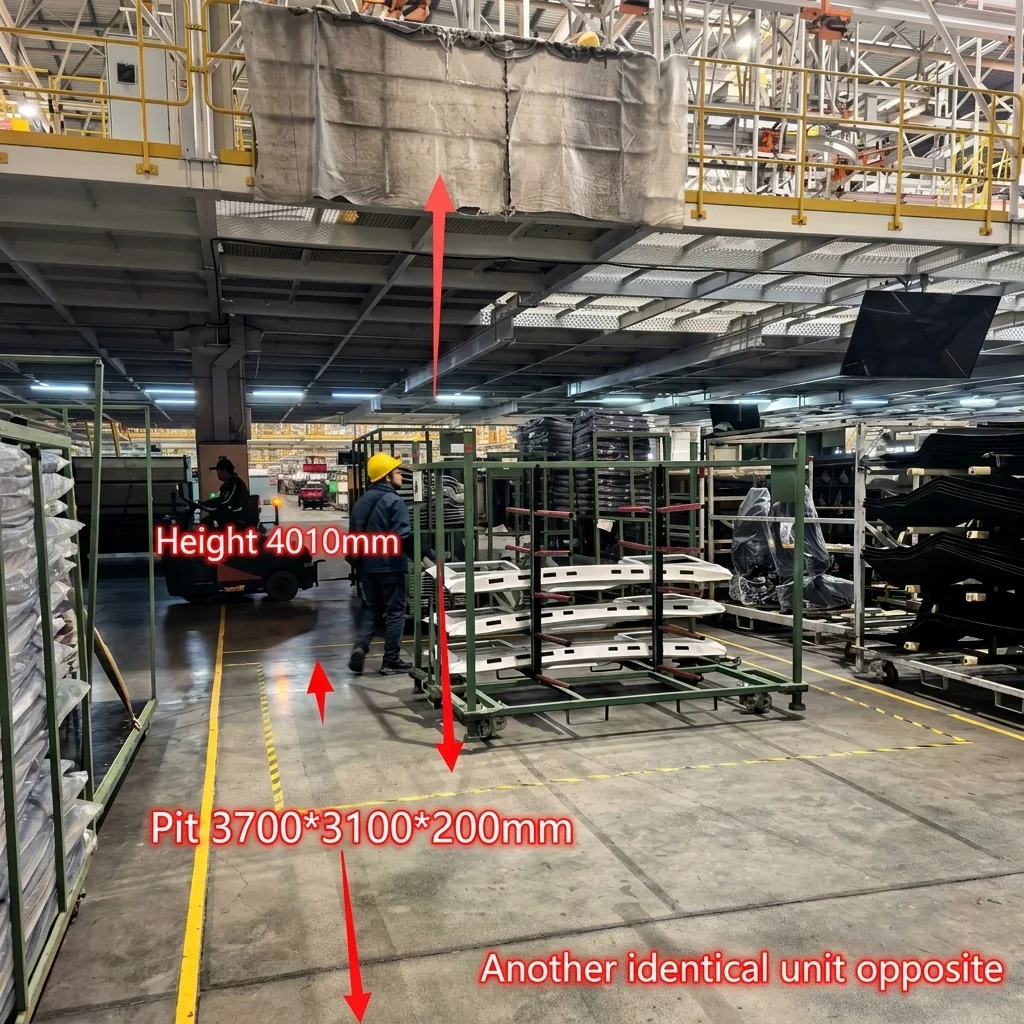

Requisitos do local: Oficina de três andares, movimentando carrinhos carregados entre os andares. Percurso total de 14 m, mas a abertura do piso permite apenas Profundidade do poço de 500 mm. Necessário: Capacidade de 1 tonelada, 3 paradas, intertravamento da porta de roletes, proteção contra quedas.

Especificações do núcleo

Item	Especificação
Tamanho da plataforma	3000 × 3000 mm
Altura de deslocamento	4010 mm
Capacidade de carga	1000 kg
Paradas	2 paradas / 2 níveis
Estrutura	Cilindro duplo + quatro trilhos-guia

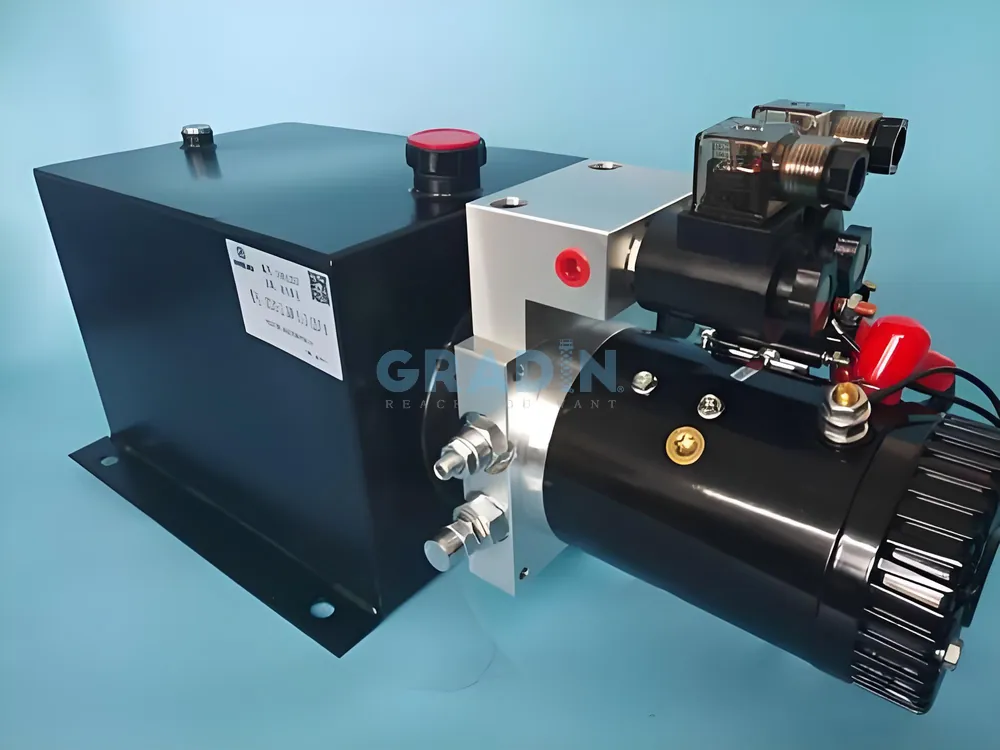

Sistema de acionamento	Hidráulico
Fonte de alimentação	4kW AC380V 50Hz
Aplicativo	Transporte do carrinho de materiais

Por que foi escolhida a estrutura de trilhos com quatro guias

Para elevadores de carga industrial que transportam carrinhos grandes, a estabilidade da plataforma é fundamental. As estruturas padrão de dois trilhos geralmente apresentam uma leve deflexão da plataforma em condições de carga irregulares.

Para resolver esse problema, Elevadores Gradin adotou uma configuração reforçada de quatro trilhos-guia combinada com cilindros hidráulicos duplos. Esse projeto oferece:

• Melhor desempenho antibalanço
• Maior rigidez estrutural
• Movimento de elevação mais estável
• Melhor distribuição de carga
• Vida útil mais longa sob uso industrial contínuo

O sistema é particularmente adequado para fábricas automotivas, oficinas de aço e linhas de produção de logística em que os ciclos de operação pesada são frequentes.

---

Otimização estrutural para facilitar o carregamento

Durante a fase de planejamento da instalação, o cliente identificou que a estrutura de suporte diagonal original do segundo andar bloqueava parcialmente o acesso do carrinho.

Para melhorar a eficiência do carregamento, a equipe do projeto redesenhou a configuração do suporte superior, preservando a segurança estrutural. O layout otimizado do suporte melhorou significativamente o espaço de entrada para os carrinhos de estrutura e reduziu a dificuldade operacional para os trabalhadores.

Esse tipo de otimização estrutural no local é especialmente importante em projetos de fábricas de modernização em que as estruturas civis existentes limitam o espaço de instalação do equipamento.

---

Configuração de segurança industrial

A segurança foi uma das principais prioridades desse projeto. O elevador de carga foi equipado com vários recursos de segurança de nível industrial para garantir a operação segura em ambientes de oficina de alta frequência.

Principais recursos de segurança

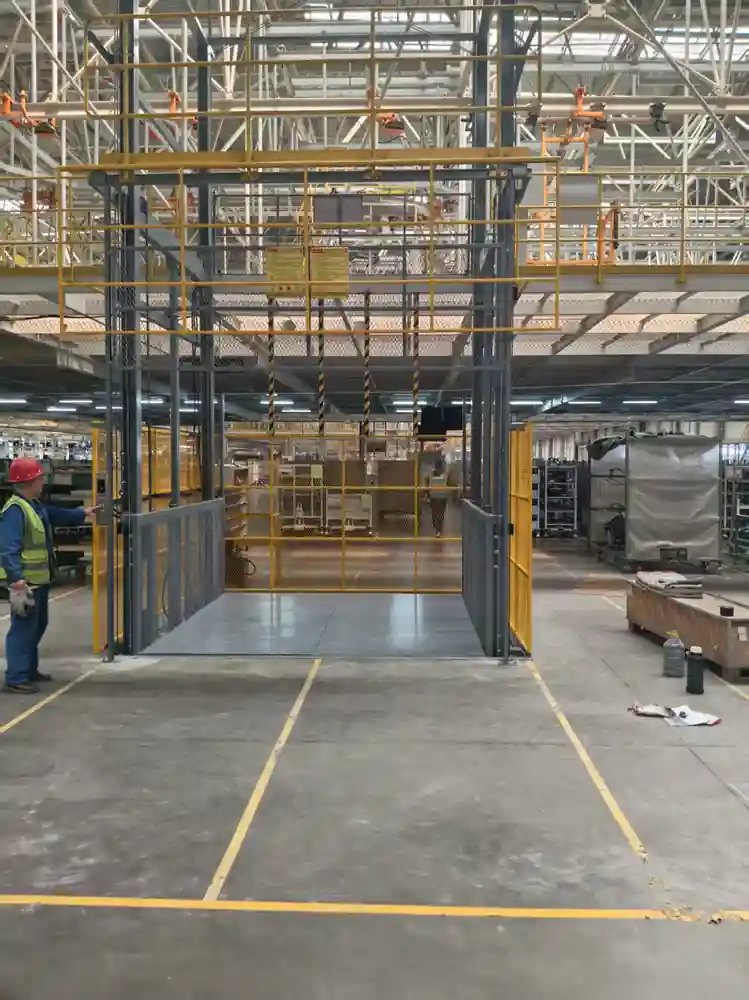

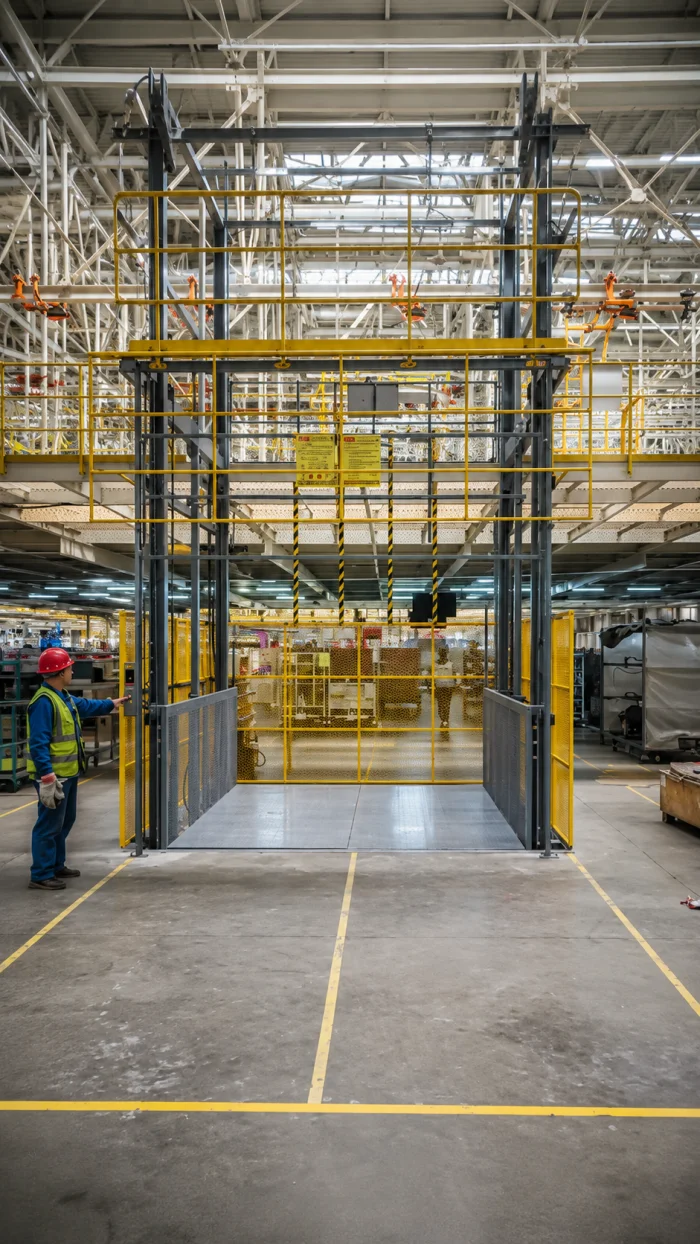

• Portas de pouso mecânicas que seguem a gravidade
• Marcações de advertência amarelo-preto ao redor das molduras das portas

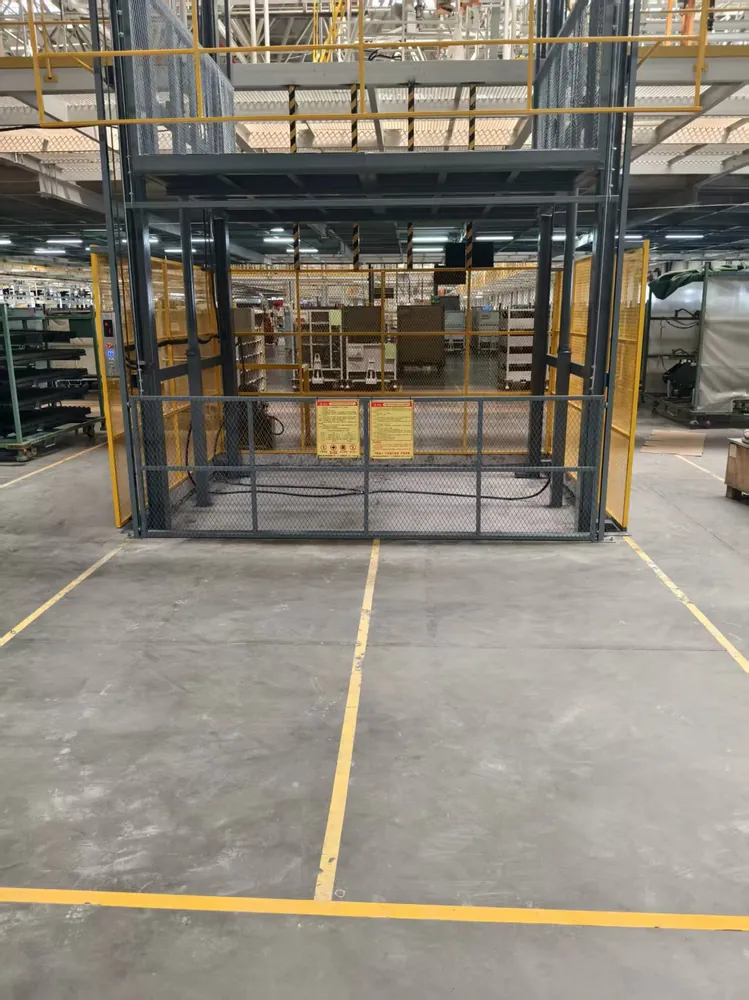

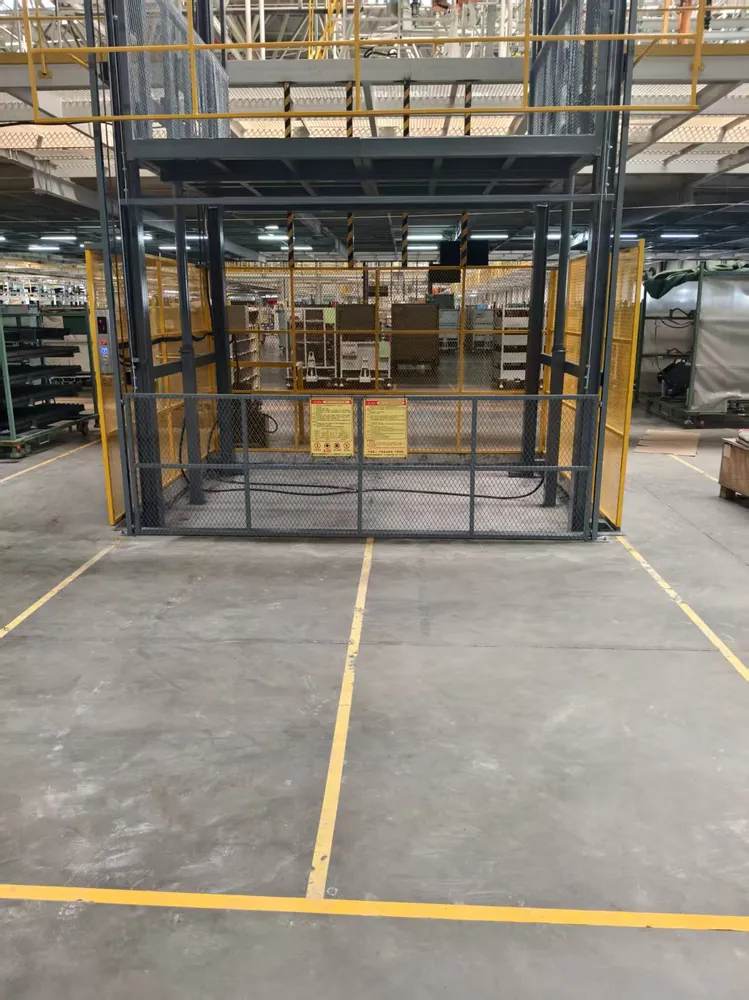

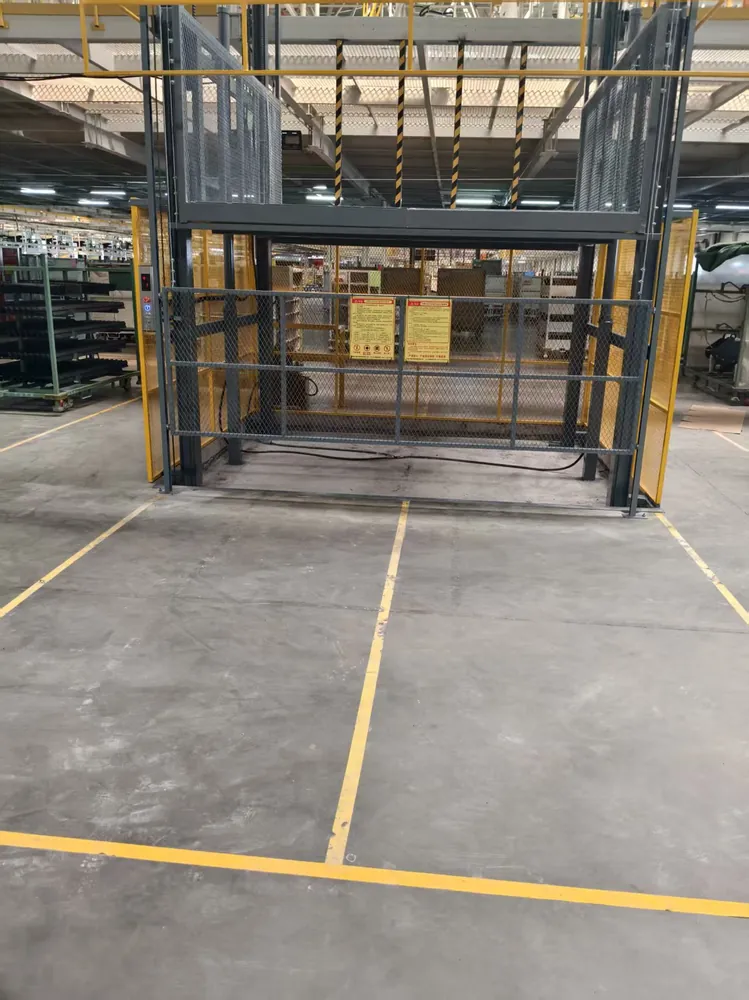

• Cerca de segurança de 2 metros em três lados
• Monitoramento da pressão hidráulica
• Sistema indicador do nível de óleo
• Painel de controle com display digital

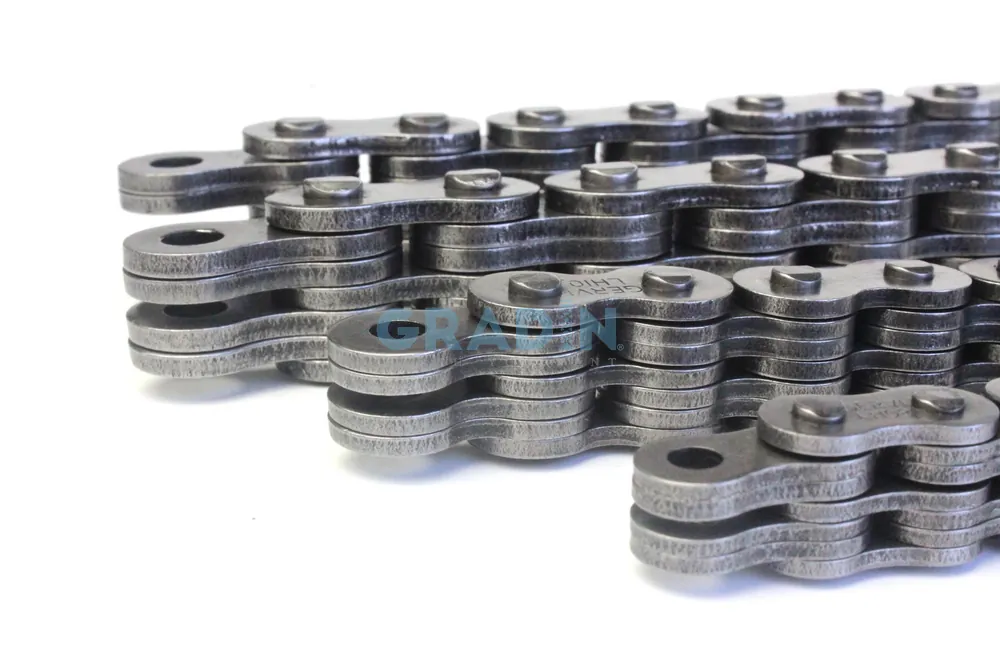

• Sistema de sincronização de corrente estável
• Estrutura de trilhos-guia de aço para serviço pesado

A combinação de intertravamentos mecânicos e estrutura reforçada ajuda a minimizar movimentos acidentais e melhora a proteção do operador durante a operação diária, sem tempo de inatividade da produção.

Detalhes
