Inclinador hidráulico de 50 toneladas para a indústria de máquinas-ferramentas
MÍDIA RELACIONADA
COMPARTILHAR
PUBLICADO: 15/06/2026
Contexto do setor
À medida que os fabricantes de máquinas pesadas, máquinas-ferramentas e equipamentos industriais continuam a produzir componentes cada vez maiores e mais complexos, o manuseio e a rotação seguros de peças de grandes dimensões tornaram-se um desafio cada vez mais importante.
Em muitos processos de produção, incluindo soldagem, usinagem, montagem, inspeção e pintura, componentes de grandes dimensões precisam ser girados entre as posições horizontal e vertical várias vezes. Os métodos tradicionais de rotação geralmente dependem de pontes rolantes, intervenção manual ou dispositivos de fixação temporários, o que pode ser ineficiente, difícil de controlar e potencialmente perigoso ao lidar com cargas extremamente pesadas.
O desafio torna-se ainda maior quando as peças apresentam geometrias irregulares, saliências ou dimensões variáveis. Os fabricantes precisam de uma solução que não só seja capaz de suportar cargas extremas com segurança, mas que também ofereça posicionamento preciso, flexibilidade operacional e confiabilidade a longo prazo.
Como resultado, as máquinas hidráulicas de inclinação personalizadas estão sendo cada vez mais adotadas em setores como a fabricação de máquinas-ferramentas, energia eólica, vasos de pressão, estruturas de aço, transformadores e produção de equipamentos pesados, com o objetivo de melhorar a segurança, a eficiência e a consistência do fluxo de trabalho.

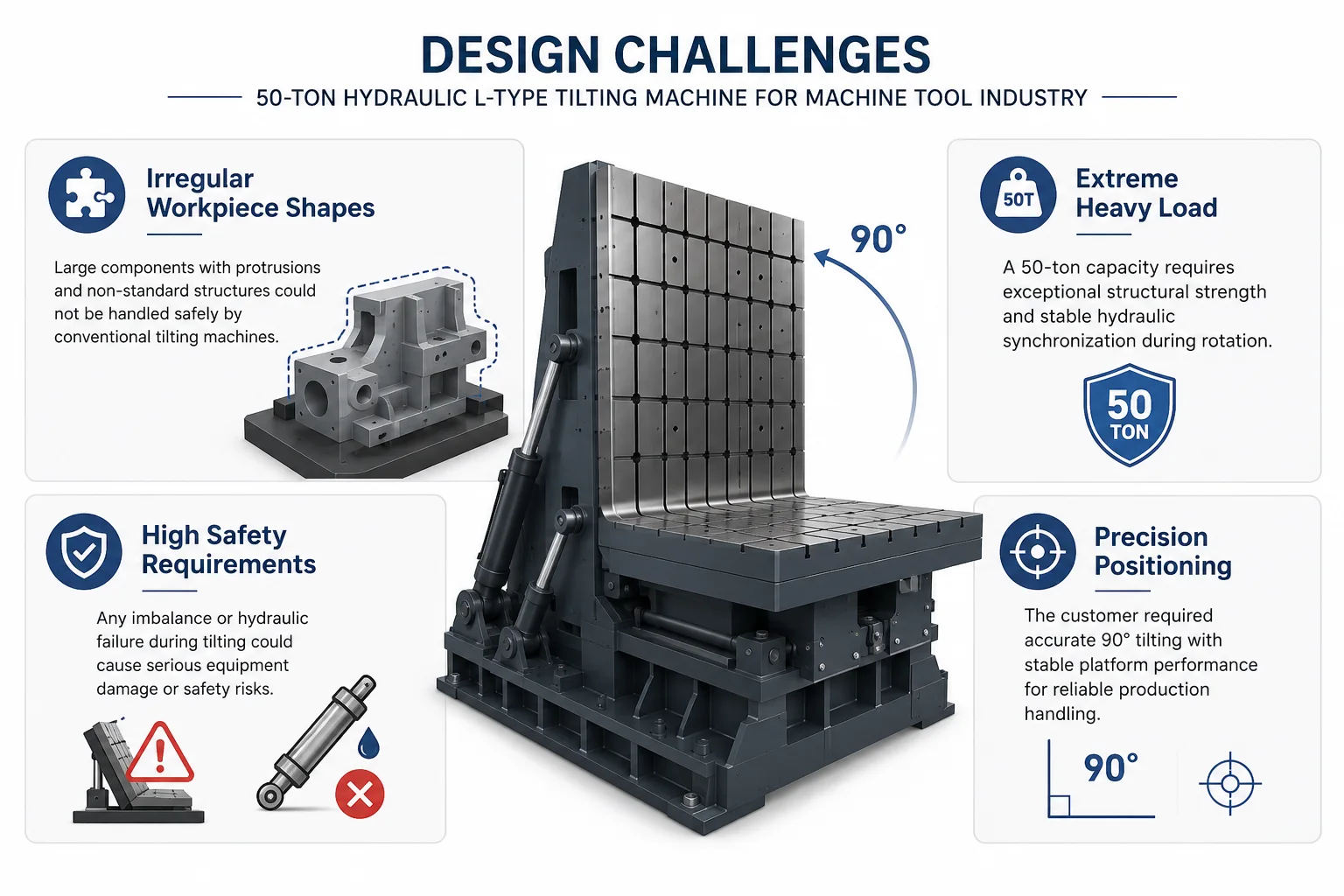

Desafios
- Formatos irregulares de peças: Componentes de grandes dimensões com saliências e estruturas fora do padrão não podiam ser manuseados com segurança por máquinas basculantes convencionais.
- Carga extremamente pesada: uma capacidade de 50 toneladas exige uma resistência estrutural excepcional e uma sincronização hidráulica estável durante a rotação.
- Elevados requisitos de segurança: Qualquer desequilíbrio ou falha hidráulica durante a inclinação pode causar graves danos ao equipamento ou riscos à segurança.
- Posicionamento de precisão: O cliente exigia uma inclinação precisa de 90° com desempenho estável da plataforma para um manuseio confiável na produção.
Esta versão concisa é mais adequada para um estudo de caso em um site e mais fácil de ser lida rapidamente pelos clientes internacionais.
Soluções

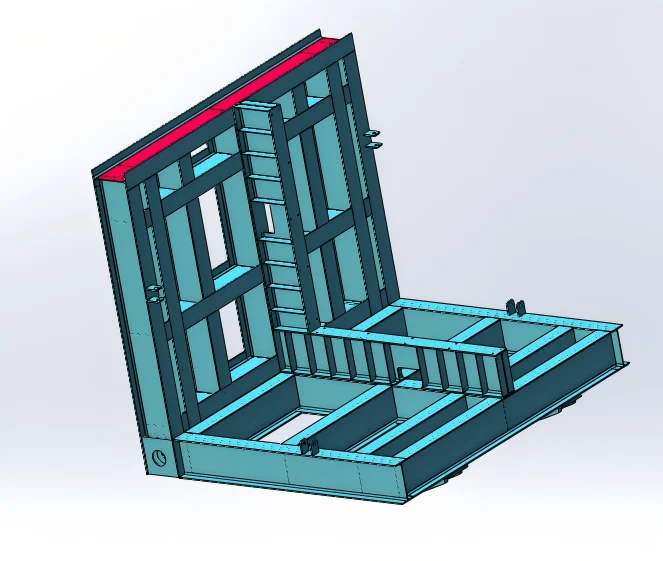

Projeto estrutural do tipo L para serviços pesados
A configuração em L oferece excelente suporte durante todo o processo de inclinação, mantendo um tamanho compacto.

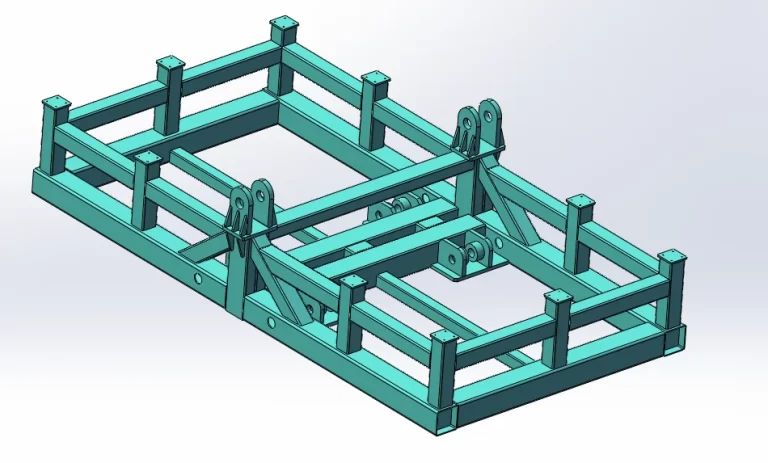

A estrutura principal utiliza:
- Estrutura da plataforma com vigas em H reforçadas
- Estrutura de aço soldada para serviços pesados
- Conjunto de pivô de grandes dimensões
- Estrutura de suporte de carga de alta resistência
Todos os principais componentes estruturais foram projetados com um fator de segurança superior aos requisitos industriais padrão, a fim de garantir a confiabilidade a longo prazo.
Benefícios para o cliente
✔ Apoio estável durante toda a rotação
✔ Redução da tensão estrutural
✔ Maior vida útil do equipamento
✔ Adequado para operação industrial contínua

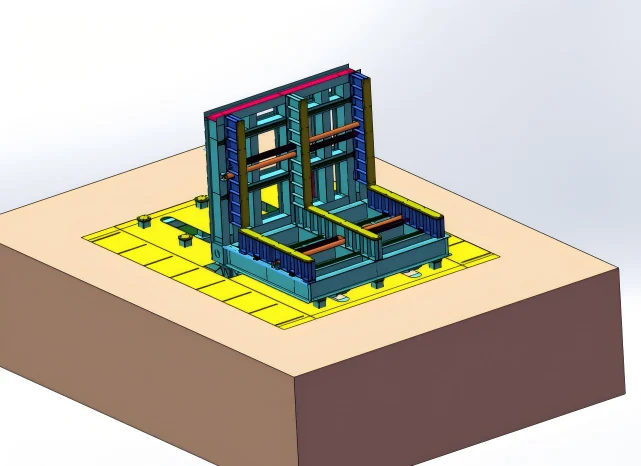

Sistema de travessas ajustáveis
Uma das inovações mais importantes do projeto foi o projeto da viga transversal móvel.
Ao contrário dos inclinadores tradicionais de viga fixa, a viga transversal ajustável pode se deslocar ao longo de guias lineares de precisão e travar em qualquer posição desejada.
Isso permite que os operadores:
- Evite estruturas salientes
- Acomoda diversos modelos de peças
- Reduzir a complexidade do equipamento
- Proteja as superfícies acabadas
O resultado é uma flexibilidade significativamente maior para os fabricantes que produzem uma ampla gama de produtos.
Tecnologia de inclinação sincronizada de quatro cilindros
Para garantir um movimento estável sob cargas extremas, a Gradin adotou um sistema hidráulico sincronizado de quatro cilindros.
O sistema inclui:
- Quatro cilindros hidráulicos para serviços pesados
- Motores de sincronização com divisão de fluxo
- Monitoramento da pressão em tempo real
- Detecção de desequilíbrio de carga
Este projeto mantém um movimento uniforme em todos os pontos de elevação, minimizando as concentrações de tensão e melhorando a estabilidade operacional.
Por que quatro cilindros em vez de dois?
No caso de peças com peso próximo a 50 toneladas, uma configuração de dois cilindros pode gerar cargas localizadas mais elevadas e reduzir a estabilidade.
Um projeto de quatro cilindros oferece:
- Melhor distribuição da carga
- Maior rigidez estrutural
- Melhoria no desempenho da sincronização
- Maiores margens de segurança
Essa abordagem melhora significativamente a confiabilidade geral durante operações em condições de uso intenso.

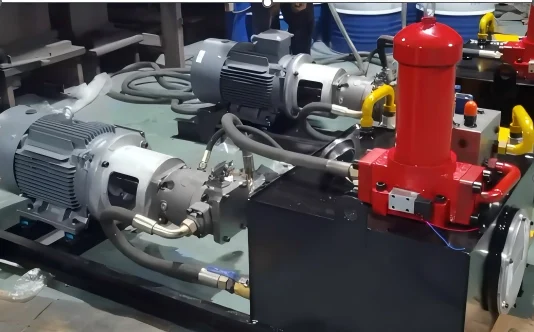

Sistema de controle hidráulico inteligente
O sistema hidráulico foi projetado com base no princípio de um movimento suave e previsível.
As principais características incluem:
- Controle de partida e parada suaves
- Velocidade de inclinação ajustável
- Correção automática da sincronização
- Monitoramento de segurança baseado na pressão

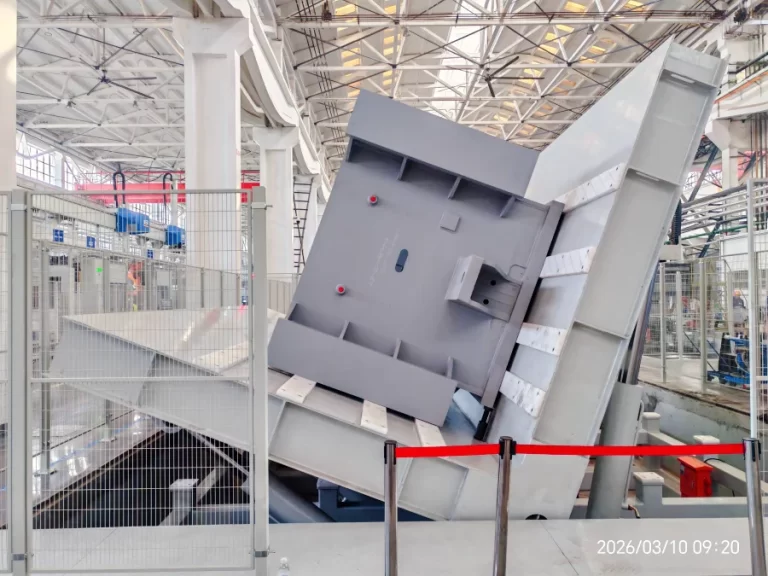

O ciclo completo de inclinação pode ser concluído em seis minutos, mantendo um movimento controlado durante todo o processo.
Isso ajuda a eliminar impactos repentinos e protege peças de alto valor contra tensões desnecessárias.
Por que foi escolhido um inclinador do tipo L
Várias soluções de torneamento foram avaliadas durante a fase de engenharia.
Após analisar o processo de produção do cliente, optou-se pelo projeto do tipo L, pois ele oferece:
Melhor acessibilidade à peça de trabalho
Os operadores podem carregar e descarregar componentes de grandes dimensões com mais facilidade.
Maior estabilidade
A peça permanece apoiada continuamente durante todo o ciclo de rotação.
Ocupação compacta do espaço de instalação
Em comparação com outros sistemas de rotação, a estrutura do tipo L ocupa menos espaço na oficina.
Maior adaptabilidade
O projeto permite trabalhar com peças de várias dimensões sem a necessidade de grandes modificações.
Para esta aplicação, a configuração do tipo L proporcionou o melhor equilíbrio entre segurança, flexibilidade e eficiência operacional a longo prazo.
Arquitetura de segurança em várias camadas
O manuseio de peças pesadas exige mais do que um único mecanismo de segurança.
A Gradin implementou uma estratégia de proteção abrangente que combina medidas de segurança mecânicas, hidráulicas, elétricas e operacionais.
Proteção mecânica

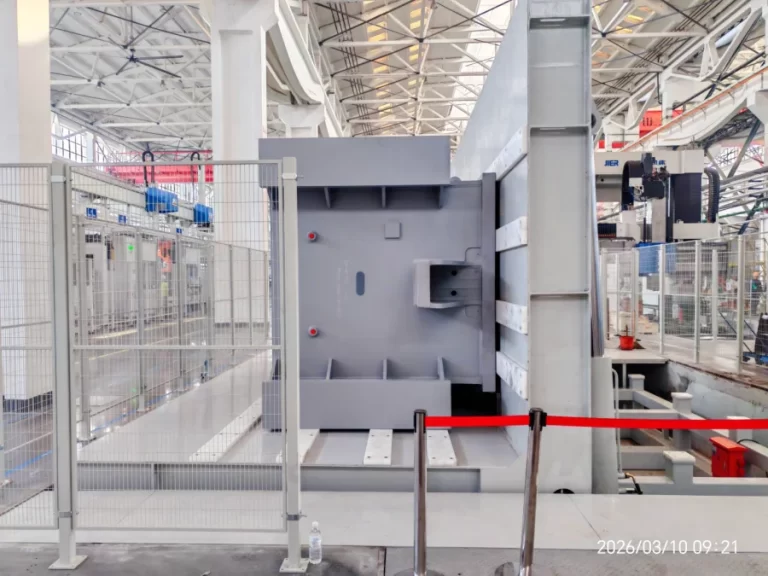

- Cerca de segurança ao redor de todo o perímetro
- Sistema de intertravamento de portão de segurança
- Detecção de pessoas por infravermelho
- Dispositivos de retenção anti-oscilação
Proteção hidráulica
- Válvulas de proteção contra ruptura de mangueiras
- Sistema de bloqueio hidráulico
- Válvulas de equilíbrio
- Acumulador de retenção de pressão
Mesmo em caso de falha na linha hidráulica, a peça permanece firmemente apoiada.
Proteção elétrica
- Circuitos de parada de emergência
- Proteção contra sobrecarga
- Proteção contra perda de fase
- Controle de limite de duas posições
Esses sistemas monitoram continuamente o estado dos equipamentos e evitam operações inseguras.
Segurança na manutenção
- Dispositivo de interbloqueio de segurança na entrada dos boxes
- Tampas de acesso para inspeção
- Etiquetagem clara de manutenção
- Sistemas de alarme visuais e sonoros
A máquina não pode ser ligada enquanto houver pessoal dentro das zonas de manutenção designadas.
