Caso práctico de un ascensor de vaivén | Instalación a través del piso sin foso para la renovación de una fábrica

PUBLICADO: 23/4/2026

Necesidades del cliente

Cliente: Suzhou Liliang Construction & Decoration Engineering Co., Ltd. (Especialista en renovación de fábricas)
Proyecto: 2 elevadores de vaivén para una fábrica de Jiaxing
Principales retos: Penetración en el piso + instalación en el sótano + columna suspendida de 4,65 m + 3 paradas + acceso en forma de C + distancia entre vigas de solo 2650 mm

Liliang necesitaba transportar verticalmente materiales de construcción desde el sótano hasta tres pisos de trabajo. Durante la construcción, el plan cambió: en lugar de un foso en la planta baja, se abrió el piso y el ascensor debió anclarse al piso del sótano (4,65 m por debajo del primer piso), creando una columna suspendida. El espacio entre vigas es de solo 2,65 m cuadrados, lo cual es extremadamente reducido. Requiere 3 paradas, acceso en forma de C (1600 mm de dirección), capacidad de 500 kg y recorrido de 16,4 m.

Especificaciones básicas

Parámetro	Especificación
Nombre del equipo	Elevador de vaivén
Cantidad	2 unidades
Capacidad de carga nominal	500 kg
Altura de recorrido	16,4 m (16 400 mm)
Número de paradas	3 paradas / 3 niveles
Dimensiones del vehículo (An×Pr×Al)	1600 × 1600 × 2700 mm
Dimensiones del eje (An×Pr×Al)	2540 × 1800 × 21 170 mm
Cómo llegar	Acceso en forma de C a lo largo de 1600 mm
Tipo de estructura	Instalación sin foso a través del piso (garaje en sótano, con columnas que se extienden 4650 mm hacia abajo)
Motor de accionamiento	Motor SEW de 9,2 kW con freno
Velocidad de elevación	0-40 m/min, variador de frecuencia
Estructura principal	Estructura F120 + conectores J100×50×4 mm
Material del marco superior	J100 × 50 × 4 mm
Fabricación de automóviles	Tubo rectangular de 100 × 50 × 4 mm + panel plano de 3 mm
Guías para carros	T90 + elementos de fijación
Rieles guía del contrapeso	TK5A + patines guía
Cadena	16A
Dispositivo anticaída	Equipo de seguridad × 2 unidades
Tampón	Tampón de poliuretano
Barandilla superior	Tubo cuadrado de 30 × 30 mm
Escalera de mantenimiento	Escalera de acceso a la plataforma superior
Color	RAL 7035 gris claro
Foso	Ninguno (montaje directo sobre el piso del garaje del sótano)
Requisito especial	Losa del piso abierta; altura desde el piso del sótano hasta el primer piso: 4650 mm; columnas prolongadas a través de la losa para su anclaje
Fecha del pedido	8 de febrero de 2026
Fecha de envío	8 de marzo de 2026

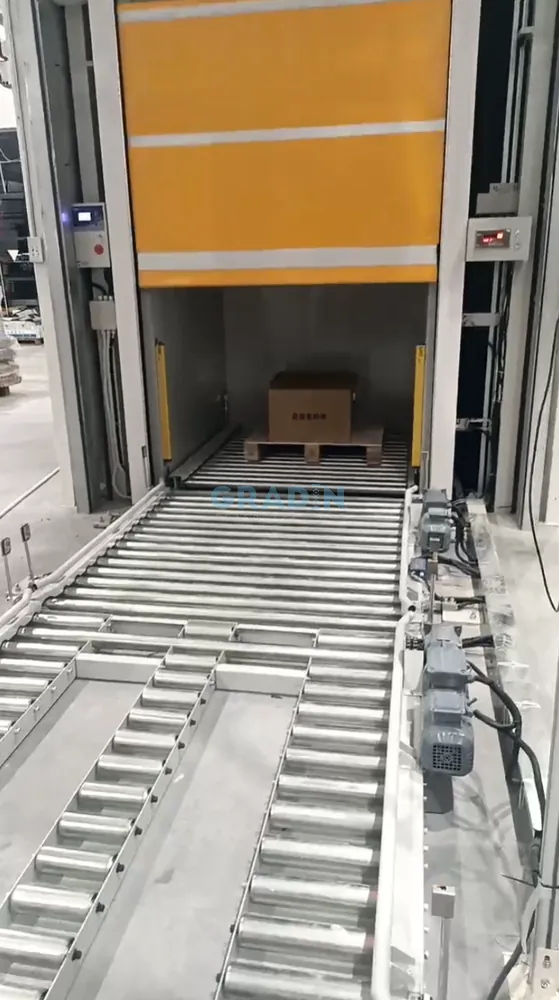

Solución

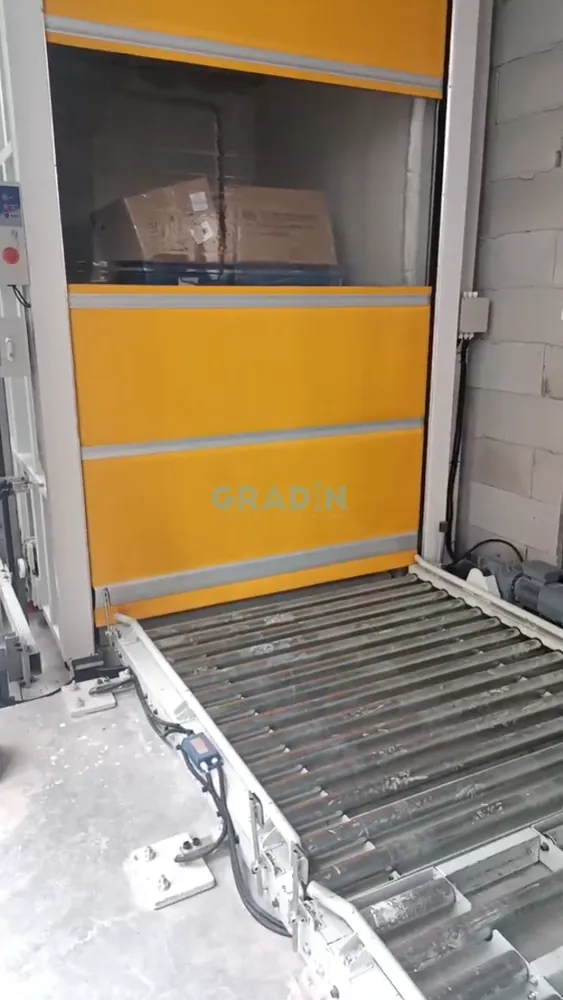

• Diseño sin foso que atraviesa el piso: Las columnas se extendían 4,65 m hacia abajo a través de la losa del piso, ancladas al piso del sótano; no se requirió excavación civil.



• Accionamiento de alta potencia: Motor SEW de 9,2 kW con freno + variador de frecuencia (0-40 m/min) – amplia reserva de potencia.
• Protección mecánica doble contra caídas: 2 engranajes de seguridad + amortiguador de poliuretano.

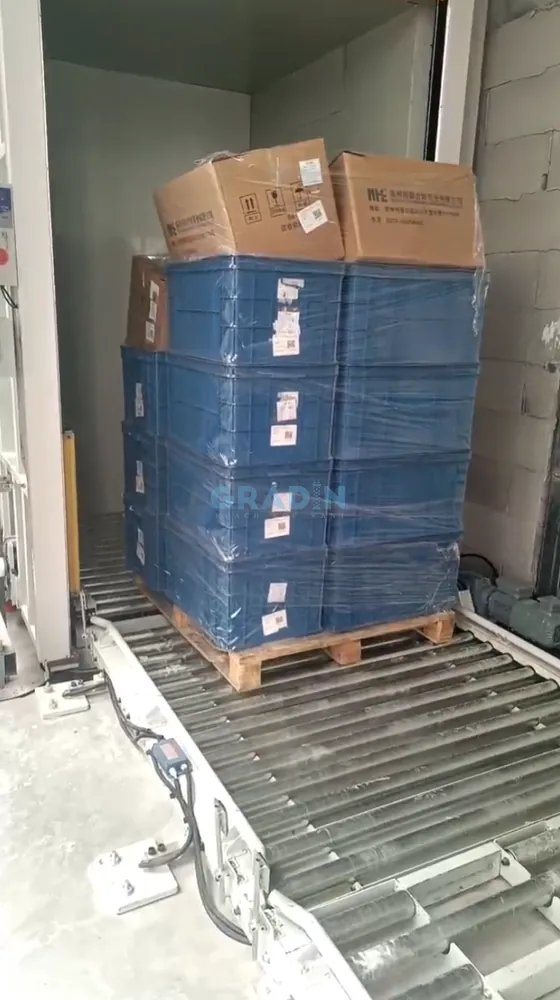

• Diseño compacto: Carro de 1600 mm (ancho) × 1600 mm (largo) × 2700 mm (alto), rieles T90, cadena de 16 A, acabado RAL 7035.

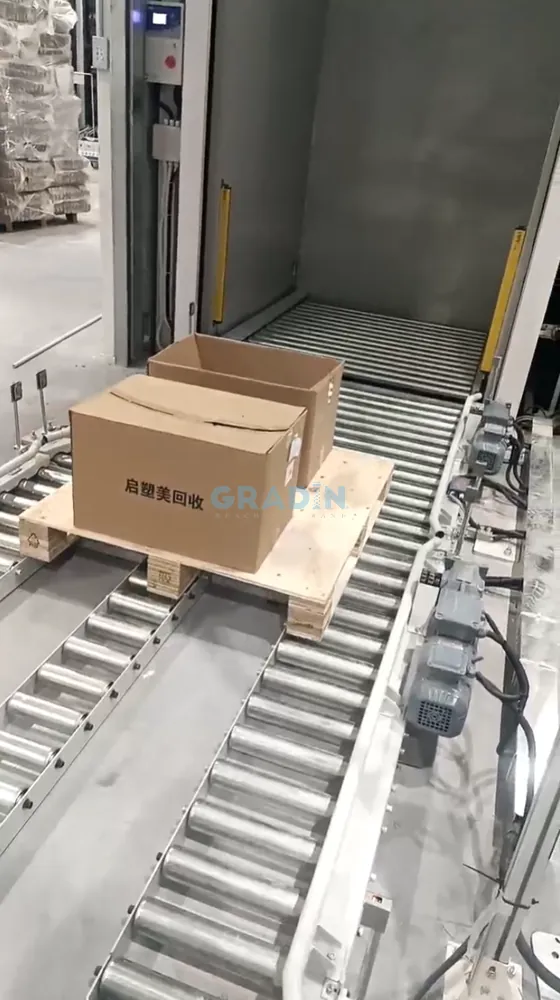

• Acceso en forma de C: Entrada por un lado, salida por el lado contiguo: ideal para espacios reducidos.
