Plataforma giratória para serviço pesado de 8,5 toneladas para testes de PV, com precisão de passo de ±0,5° e anel deslizante
POSTADO: 5/6/2026
Visão geral
Tipo de projeto: Plataforma giratória de grande escala para serviços pesados (mesa giratória)
Cliente: Xintu (Jiaxing) Digital Technology Co., Ltd.
Setor: Testes fotovoltaicos e energia digital
Principais desafiosControle remoto MODBUS: diâmetro de 8,5 m, carga de 8,5 toneladas, precisão de passo de ±0,5°, velocidade ultrabaixa (0,01-0,1 rpm), parada arbitrária de 360°, integração de anel deslizante
Histórico do cliente e ponto problemático do setor
A Xintu (Jiaxing) Digital Technology está envolvida em testes de geração de energia fotovoltaica. O cliente testa como as diferentes orientações do painel solar afetam a saída de energia, fornecendo dados para a otimização do rastreador fotovoltaico e a correspondência do inversor. Os racks fixos tradicionais ou os ajustes manuais não conseguem realizar testes contínuos, precisos e automatizados.

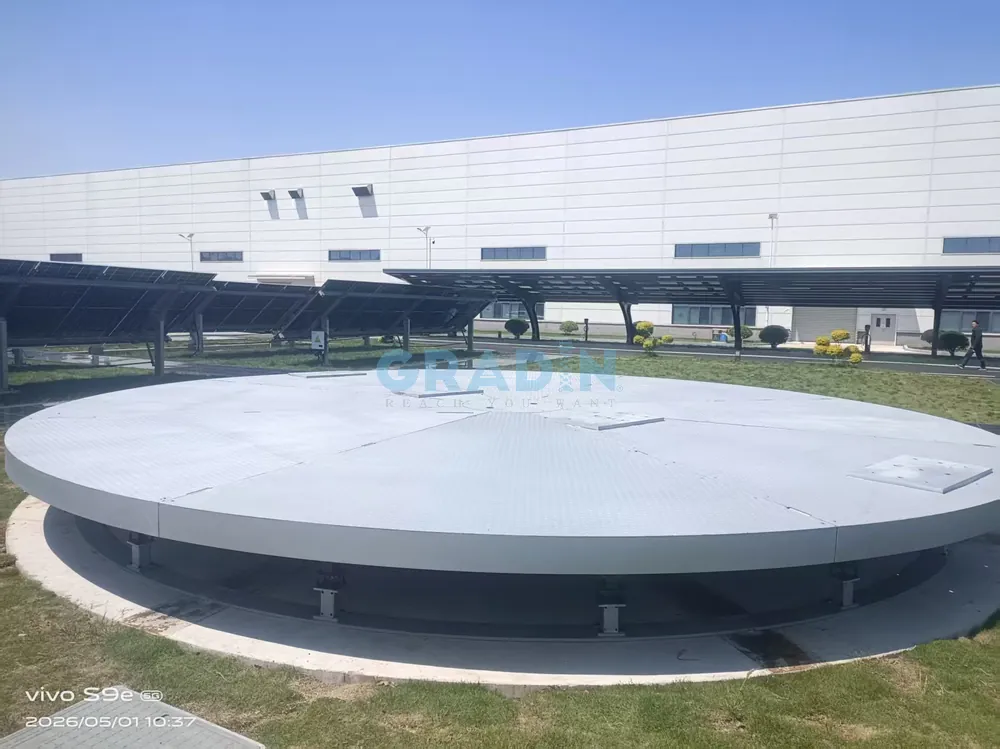

Essa mesa giratória é instalada ao ar livre, transportando painéis fotovoltaicos, inversores e cabos com um peso total de 8,5 toneladas e diâmetro da plataforma 8,5 metros. Alta rigidez, precisão de rotação, confiabilidade elétrica e controle remoto são fundamentais.
Especificações do núcleo
| Parâmetro | Valor |
|---|---|
| Diâmetro da plataforma | 8500 mm |
| Carga nominal | 8500 kg |
| Planicidade | ≤ ±4 mm |
| Redondeza | ≤ ±3 mm |
| Altura da plataforma | 700 mm |
| Faixa de velocidade | 0,01 - 0,1 rpm |
| Ângulo de passo | 2 - 10° (ajustável, erro ≤±0,5°) |
| Direção da rotação | Avanço/retrocesso, ±360° |
| Tempo de resposta | ≤ 0.5 s |
| Motor de acionamento | Servo Siemens V90 |
| Controle | PLC Siemens S7 + tela sensível ao toque de 12 |
| Comunicação | MODBUS RS485 + Ethernet |
| Segurança | Relé de sobrecarga, parada de emergência, partida/parada suave, reset com uma tecla |
| Anel deslizante | Personalizado (485, 220V, Ethernet, linhas CC) |
| Data do pedido | 26 de janeiro de 2026 |
| Data da remessa | 5 de março de 2026 (urgente) |
Solução
1. Grande diâmetro e carga pesada: 8,5 m de diâmetro + 8,5 t de carga
Desafio: Evite a deflexão e a deformação sob carga pesada, mantenha o nivelamento ≤±4 mm e a circularidade ≤±3 mm.
Solução: Estrutura de aço de alta resistência, almofadas de ancoragem reforçadas conectadas à base embutida do cliente, perfil baixo (700 mm de altura) para baixo centro de gravidade.
Vantagem: Sem deformação, rotação suave, plataforma estável para testes de PV.
2. Velocidade ultrabaixa e alta precisão de passos: 0,01-0,1rpm + 2-10° passos
Desafio: Rotação contínua ultrabaixa ou rotação passo a passo (2-10°), parada para coleta de dados. Erro de ângulo de passo ≤±0,5°, resposta ≤0,5s.
Solução: Servomotor Siemens V90 + PLC Siemens S7 para controle de circuito fechado. Velocidade programável, ângulo de passo, direção; partida/parada suave, parada arbitrária, reset com uma tecla.
Vantagem: Permite a coleta automatizada de dados em orientações precisas, melhorando consideravelmente a eficiência do teste.
3. Integração do anel deslizante: Transmissão ininterrupta de energia e sinal em 360°
Desafio: A energia CC dos painéis fotovoltaicos, a CA dos inversores, os sinais 485 e os cabos Ethernet devem passar da plataforma rotativa para o lado estacionário sem torcer.
Solução: Integração de anel deslizante personalizado:
- Linha de sinal 485 (2×0,3 mm²) para Modbus
- Alimentação 220V CA (3×1,5 mm²)
- Cabo Ethernet externo (ø~7 mm)
- Linhas CC (4×4 mm²) para energia fotovoltaica
- Potência de entrada: 4 mm² 220V (3 fios)
Vantagem: Transmissão contínua e confiável de energia e dados para monitoramento em tempo real; sem emaranhamento de cabos.
4. Controle inteligente e comunicação remota
Solução: PLC Siemens S7 + painel de toque Siemens de 12″ com botões iluminados. Comunicação: MODBUS RS485 + Ethernet. Funções: ângulo/velocidade/direção do passo programável, parada arbitrária, reset com uma tecla, proteção contra sobrecarga, parada de emergência.
Vantagem: Operação intuitiva, integração remota com o sistema de teste do cliente.
5. Ambiente externo e entrega urgente
Desafio: Instalação externa (proteção contra poeira/água), cronograma urgente (pedido em 26 de janeiro, envio em 5 de março, aproximadamente 38 dias, incluindo o Festival da Primavera).
Solução: Componentes elétricos confiáveis (Siemens, Schneider), suportes de ancoragem reforçados para carga de vento, produção prioritária.
Vantagem: A entrega no prazo atende ao plano de teste do cliente
