Elevador con guía | Carga por rampa sin foso | Acabado de calidad museística

PUBLICADO: 22/4/2026

Visión general

Tipo de proyecto: Elevador con rieles de guía a medida para el sector del patrimonio cultural
Retos clave: Sin foso + carga por rampa + acabado de calidad museística
Entregado: Un elevador hidráulico hecho a medida que cumple con los más altos estándares de seguridad y estética
N.º de caso: HRCG202602020247
Ingeniero de ventas: Zhang Shaohua (disponible para realizar un estudio del lugar)

Hongrui Wenbo Group Co., Ltd. , con sede en Hangzhou, se especializa en instalaciones para museos, archivos y galerías de arte. Necesitaban un elevador con rieles guía para transportar vitrinas de objetos y exposiciones entre dos pisos de un museo.

Especificaciones básicas

Parámetro	Especificación
Nombre del equipo	Plataforma elevadora hidráulica con rieles guía
Capacidad de carga nominal	600 kg
Altura de recorrido	3000 mm
Número de paradas	2 paradas / 2 niveles
Dimensiones de la plataforma (largo × ancho)	2000 × 2300 mm
Cómo llegar	2000 mm, tipo pasante (por ambos extremos)
Dimensiones del eje (L × An × Al)	2800 × 2600 × 5600 mm
Tipo de estructura	2 cilindros + 4 rieles guía
Modelo de guía	125H
Especificaciones del cilindro	Φ70 × 50 mm
Unidad de potencia	2,2 kW / 380 V / 50 Hz
Modelo de cadena	LH1244
Cable de seguridad anticaída	12#
Bastidor de la plataforma	Tubo rectangular de 100 × 50 × 4 mm
Plataforma	Chapa estriada de 4 mm
Estructura de elevación con patas en forma de tijera	Tubo rectangular de 160 × 80 × 4 mm
Piezas de conexión	Tubo cuadrado de 100 × 50 × 4 mm
Diámetro de la manguera hidráulica	Φ22
Carcasa exterior	Malla de diamante
Rampa a nivel del suelo	1500 mm de largo, ancho total, chapa estriada de 4 mm + tubo de 160 × 80 × 4 mm
Puerta del segundo piso	Solo apertura (puerta por parte del cliente)
Puerta batiente de plataforma	1 puerta batiente simple
Dispositivos de seguridad	Topo de tope, cable de seguridad anticaída, bloqueo automático hidráulico
Color	RAL 7035 (gris claro)
Requisitos de finalización	Soldaduras bien pulidas, dos capas de imprimación y dos de acabado
Fecha del pedido	6 de febrero de 2026
Fecha de envío	10 de marzo de 2026

Características técnicas

2.1 Estructura de paso sin foso (reduce la obra civil)

Dado que no había foso disponible y era necesario cargar por rampa, optamos por:

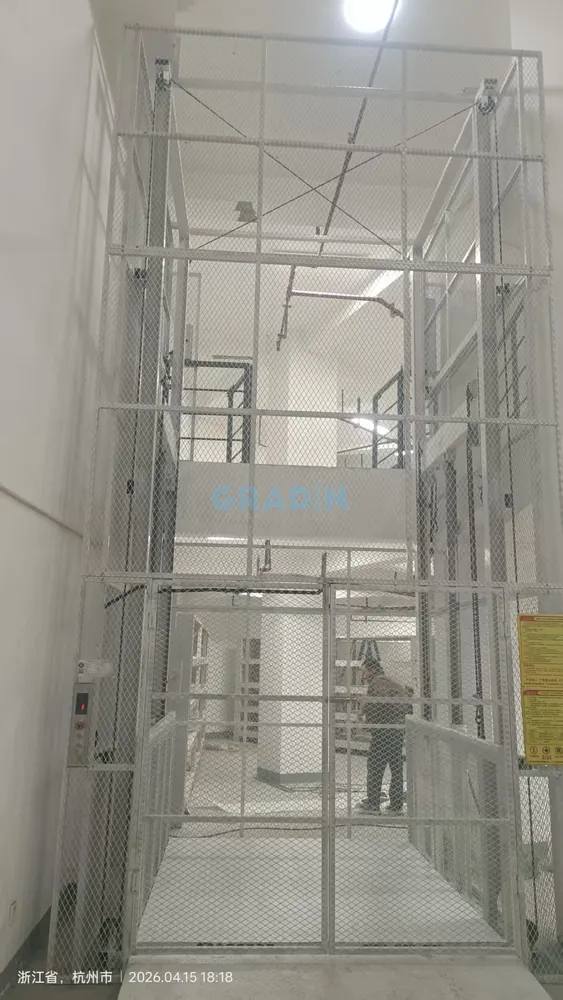

• 2 cilindros + 4 rieles guía (raíles de 125 H) – elevación suave y estable.
• Estructura de la plataforma: tubo rectangular de 100 × 50 × 4 mm; superficie: chapa antideslizante de 4 mm para mayor seguridad y durabilidad.
• Rampa a medida A nivel del suelo: 1500 mm de largo, del mismo ancho que la plataforma, fabricada con chapa estriada de 4 mm + tubo rectangular de 160 × 80 × 4 mm; lo suficientemente resistente para carretillas de mano o transpaletas.

2.2 Sistemas hidráulicos y de seguridad robustos

• Cilindros: Φ70 × 50 mm, diseñado para cargas de más de 600 kg y cargas desiguales.
• Unidad de potencia: 2,2 kW / 380 V, 50 Hz – control de velocidad suave.
• Cadena: LH1244 de grado industrial + Cable de seguridad anticaída 12# – Seguridad doble redundante.
• Tope superior: Límite mecánico en la parte superior del riel: evita el sobrepaso incluso si fallan los límites eléctricos, lo cual es fundamental para cumplir con los requisitos de seguridad del museo.

2.3 Proceso de fabricación de alta calidad (para clientes exigentes)

El cliente solicitó expresamente Excelente trabajo de soldadura y pintura. Nuestro enfoque:

• Todas las soldaduras superficie lisa – sin escoria, sin salpicaduras.
• Pintura: RAL 7035, dos capas de imprimación + dos capas de acabado, espesor uniforme, adhesión comprobada.

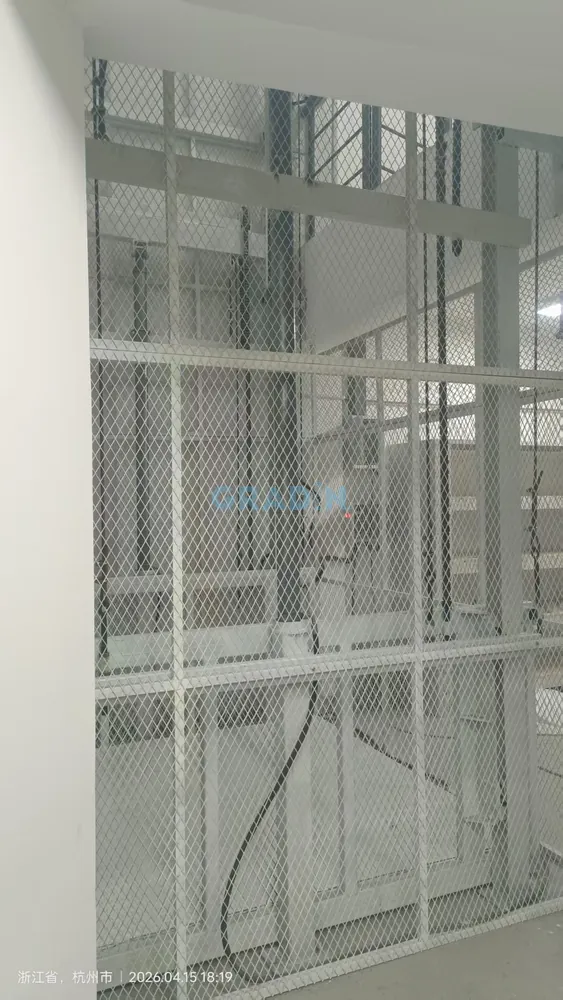

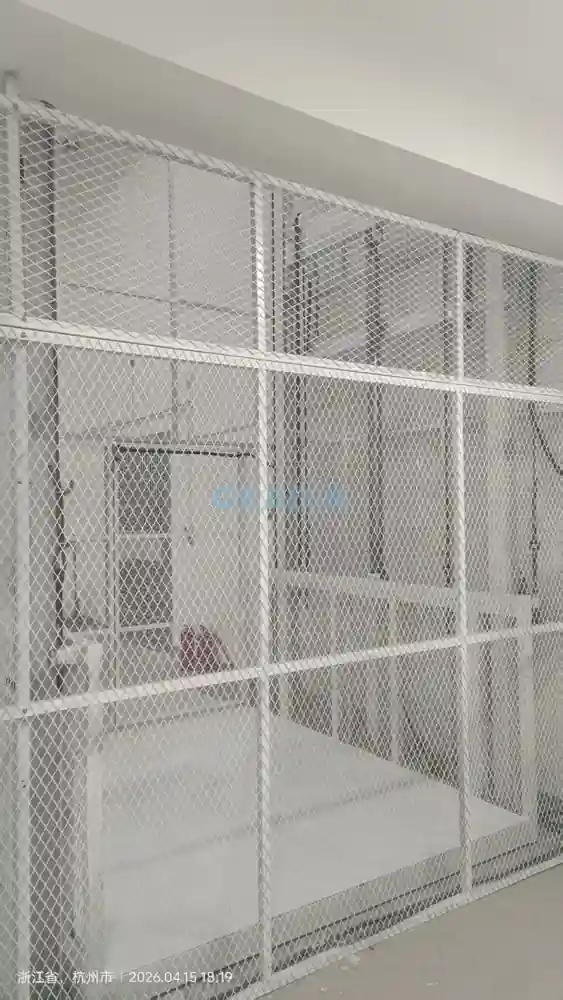

• Anexo: malla de rombos – Protege las piezas internas al tiempo que permite la ventilación y la visibilidad; bordes desbarbados.

2.4 Diseño de acceso fácil de usar

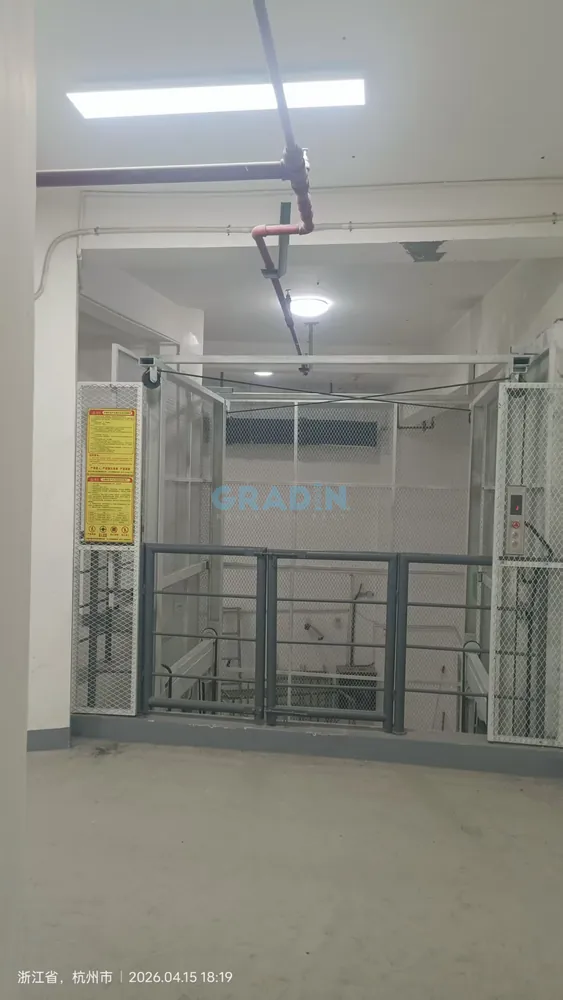

• Planta baja: La rampa se conecta directamente con el piso: sin umbral, lo que facilita el paso de los carritos.
• Plataforma: Equipado con un puerta batiente simple – Evita que la carga se caiga durante el desplazamiento; se abre sin necesidad de espacio adicional.
• Segundo piso: Solo un hueco preparado con líneas de referencia para la instalación; el cliente debe proporcionar su propia puerta.
