Élévateur à rail de guidage de 4 tonnes｜400mm de profondeur de fosse, 9.3m de course｜Dual Units for Chemical Fiber Plant

Q: <strong>Quels sont les dispositifs de sécurité inclus ?</strong>

Verrouillage des portes et des lève-personnes La plate-forme ne peut se déplacer que si toutes les portes sont fermées ; les portes ne peuvent s'ouvrir que si la plate-forme est correctement posée. Poussoirs mécaniques anti-chute Le verrouillage du chariot : quatre poussoirs se déploient à l'atterrissage pour verrouiller le chariot - empêche la chute même en cas de perte de pression hydraulique. Garde-corps en treillis d'acier de 2 m de haut sur trois côtés . Alarme de défaut PLC Arrêt automatique et affichage du code d'erreur.

AFFICHÉ : 6/2/2026

Vue d'ensemble

Dans le processus de production de fibres chimiques, les matières premières (copeaux de polyester, matériaux recyclés, etc.) et les produits finis (fil de polyester, fil de nylon, etc.) doivent être fréquemment transportés verticalement d'un étage à l'autre, avec des poids importants par lot. Ce projet soutient un nouvel entrepôt - utilisation à long terme pour le déplacement des stocks, utilisation à court terme pour le déplacement des équipements et des matières premières pendant la phase de construction.

Type de projet: Relevage hydraulique du rail de guidage (rapport de vitesse 2:1)
Client: Jiaxing Fuda Chemical Fiber Factory (industrie des fibres chimiques)
L'industrie: Production de fibres chimiques et logistique d'entreposage
Caractéristiques principales: Charge lourde de 4 tonnes, course de 9,3 m, fosse peu profonde de 400 mm, hydraulique à vitesse 2:1, unités doubles partageant la même fosse

Client et exigences

Charges lourdes: Les matières premières sont souvent des granulés ou des bobines ; une seule palette peut peser de 1 à 2 tonnes. Une capacité de 4 tonnes permet une manipulation efficace des lots.

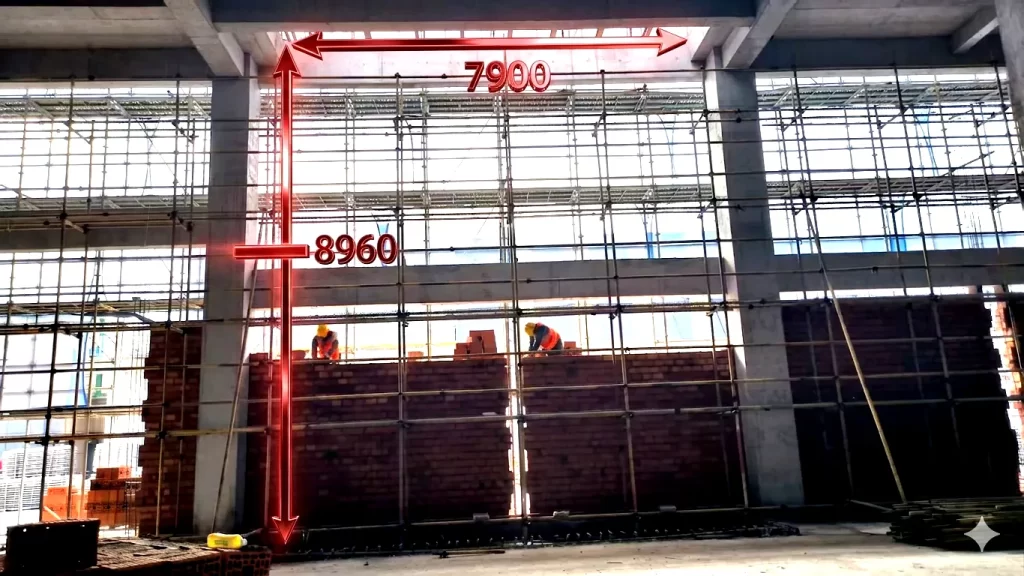

Grands déplacements: Le nouvel entrepôt a des plafonds élevés ; les marchandises doivent être soulevées du sol au deuxième étage (environ 6 m de hauteur). Avec la fosse, la course totale est de 9,3 m.
Haute fréquence: Le débit journalier de l'entrepôt est élevé, ce qui nécessite un fonctionnement rapide et fiable de l'ascenseur et des portes roulantes verrouillées pour la sécurité.

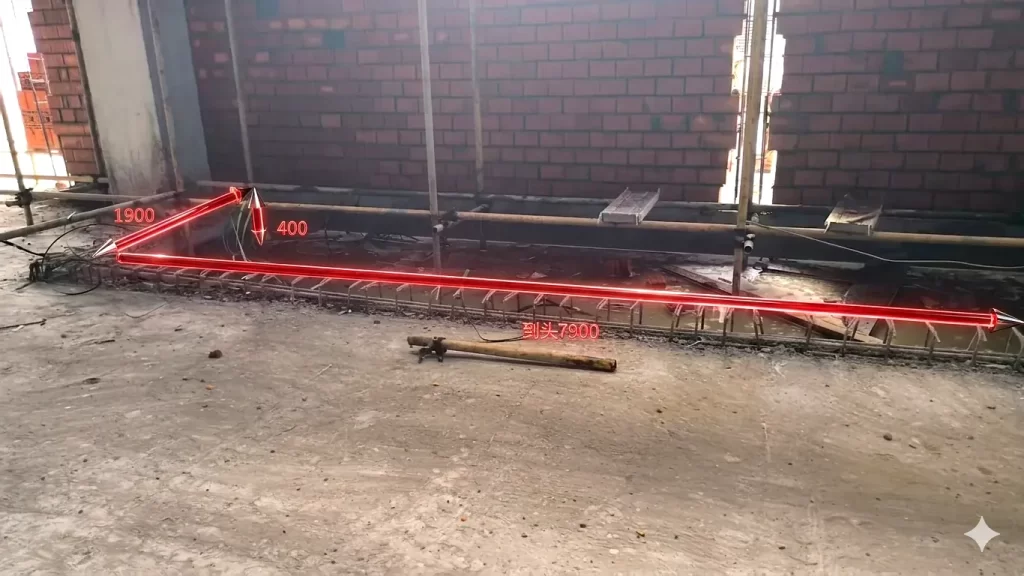

Contrainte d'une fosse peu profonde: Les travaux de génie civil ont déjà prévu une fosse d'une profondeur de 400 mm seulement (les ascenseurs conventionnels de 4 tonnes ont besoin de 600 à 800 mm). Un système de multiplication de la vitesse est indispensable.

Spécifications de base

Paramètres	Valeur
Charge nominale	4 000 kg
Hauteur de déplacement	9,3 m (vitesse 2:1)
Taille de la plate-forme (L×P)	3 200 × 1 800 mm
Profondeur de la fosse	400 mm
Structure	2 cylindres + 4 rails de guidage
Sécurité	Verrouillage de porte + poussoirs mécaniques
Contrôle	PLC
Quantité	2 unités

Solution

Système hydraulique rapide : La fosse de 400 mm permet un déplacement de 9,3 m.

Utiliser un Système hydraulique à vitesse 2:1 (multiplicateur chaîne + poulie). Spécification du cylindre Φ80-60 × 2 unités. La course réelle du vérin est d'environ 4,65 m, multipliée par 2× par le système chaîne/poulie pour soulever la plate-forme de 9,3 m. Les vérins se tiennent verticalement dans la fosse de 400 mm de profondeur - seuls le fond du vérin et les raccords doivent être logés.

Avantage: Permet de réaliser de longs déplacements à partir d'une fosse très peu profonde, en utilisant la fosse existante sans avoir à procéder à une nouvelle excavation coûteuse.

Conception structurelle robuste de 4 tonnes

Capacité de charge: 4 000 kg
Taille de la plate-forme: 3.200×1.800 mm (grande plate-forme pour les palettes de fibres chimiques et les bobines)
Structure2 vérins + 4 rails de guidage ; rails de guidage 125×125H (usage intensif) ; cadre de la plate-forme 160×80×3,5mm ; traverse de levage 160×80×4mm ; cadre de levage 120×60×4mm
Conduire: Unité de puissance 5.5kW ; chaîne 1244 ; câble métallique 14mm (renforcé)
Pont de la plate-forme: Plaque d'acier de 4,5 mm d'épaisseur (résistante à l'usure et aux chocs)

Avantage: La capacité de 4 tonnes permet le transport par lots de matériaux à base de fibres chimiques ; la grande plate-forme s'adapte à différentes tailles de palettes ; la conception à 2 cylindres et 4 rails assure la stabilité même en cas de charges excentriques.

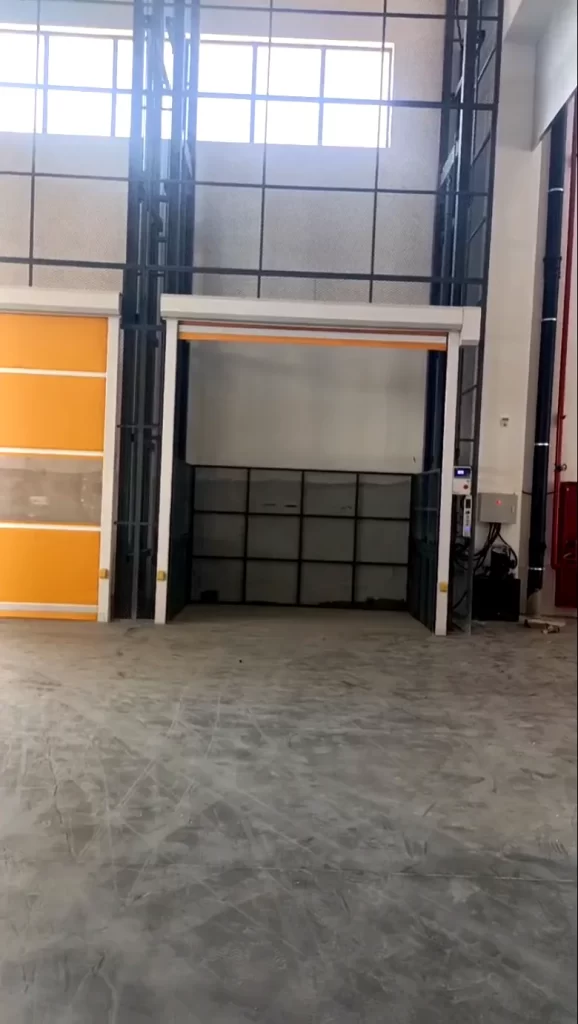

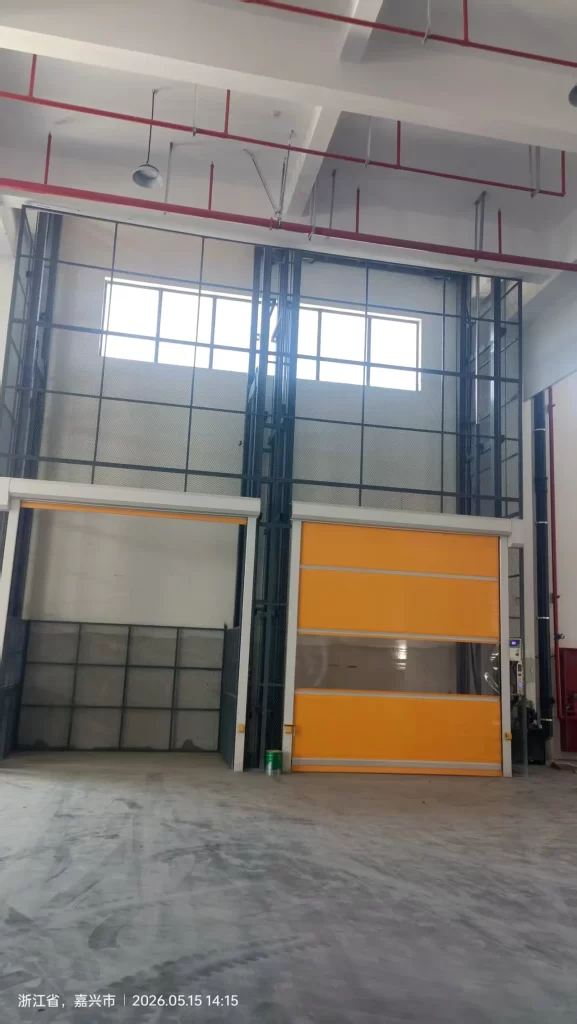

Deux unités côte à côte partageant une fosse

Chaque ascenseur possède ses propres rails de guidage, ses propres vérins, son propre système d'entraînement et de contrôle.
Les vérins et les tuyaux hydrauliques sont disposés à l'intérieur de la fosse avec un dégagement sûr entre les deux unités.
L'installation sur site utilise des dispositifs d'alignement pour garantir un nivellement et une verticalité identiques.

Avantage: Il permet d'économiser de l'espace, de réduire le coût global des travaux de génie civil et de s'adapter à l'agencement efficace du nouvel entrepôt.

Rails de guidage étendus et expédition segmentée

Les rails de guidage sont coupés à des longueurs transportables et assemblés sur place. Le cadre de guidage est soudé à la plate-forme ; chaque rail de guidage est positionné à 250 mm à l'intérieur des bords de la plate-forme pour éviter toute interférence.

Avantage: Répond à l'exigence d'une grande ouverture de porte tout en résolvant le problème logistique des pièces extra-longues.

Détails

Treillis métallique en diamant
Câble d'arrêt de chute
Câble d'arrêt de chute
Chaîne d'assiettes
Station de pompage

FAQ

Non. Chaque ascenseur est équipé de rails de guidage, de vérins, d'un système d'entraînement et d'une commande PLC indépendants. Ils partagent la fosse mais fonctionnent séparément. Des dispositifs d'alignement assurent un nivellement et une verticalité identiques, avec un dégagement sûr entre les deux unités.

Oui. La conception à 2 cylindres et 4 rails utilise des rails de guidage 125×125H robustes, un cadre de plate-forme de 160×80×3,5 mm et une traverse de levage de 160×80×4 mm. Les deux vérins sont synchronisés pour maintenir la plate-forme à niveau, même en cas de charges excentriques.

Verrouillage des portes et des lève-personnesLa plate-forme ne peut se déplacer que si toutes les portes sont fermées ; les portes ne peuvent s'ouvrir que si la plate-forme est correctement posée.

Poussoirs mécaniques anti-chuteLe verrouillage du chariot : quatre poussoirs se déploient à l'atterrissage pour verrouiller le chariot - empêche la chute même en cas de perte de pression hydraulique.

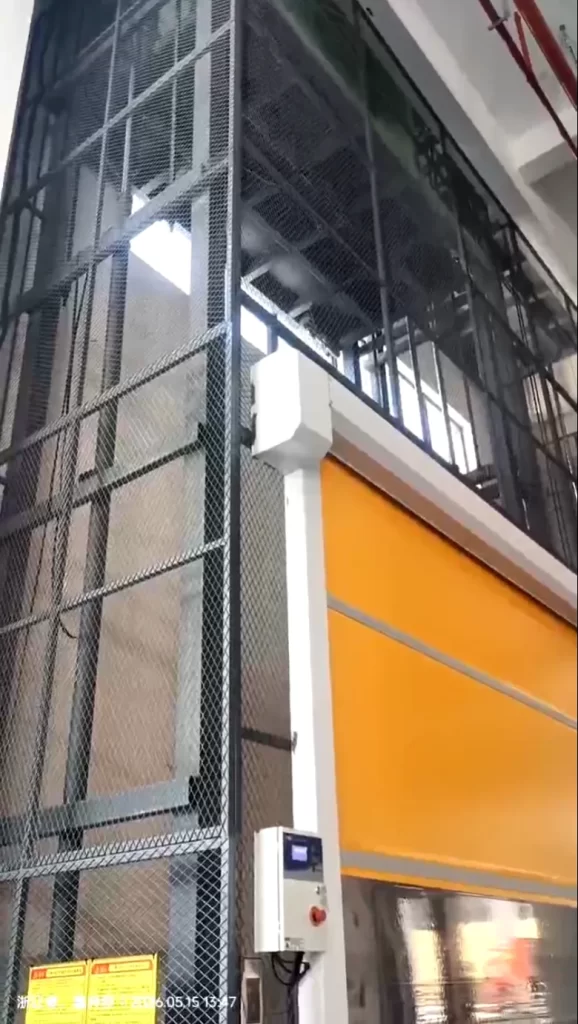

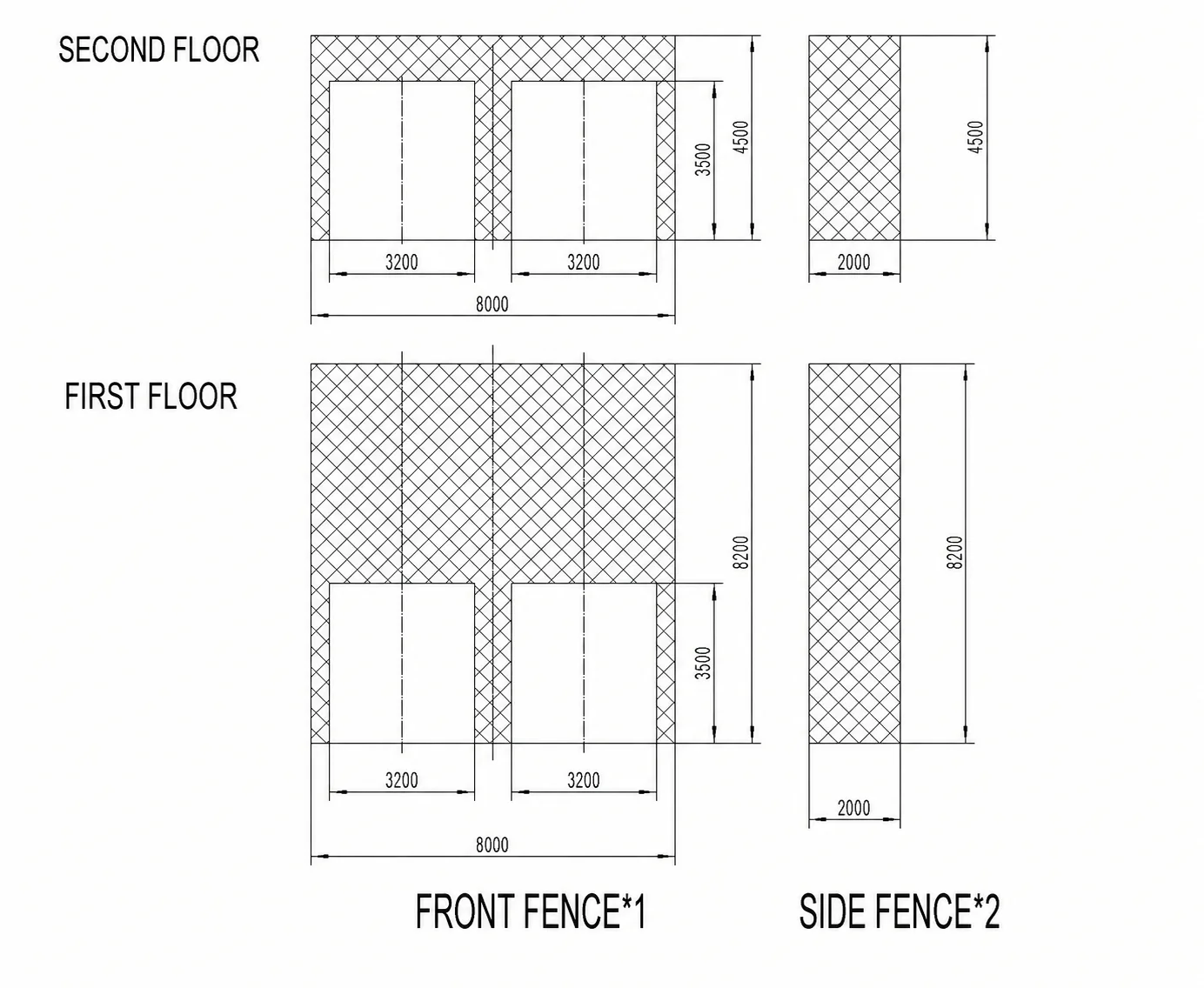

Garde-corps en treillis d'acier de 2 m de haut sur trois côtés.

Alarme de défaut PLCArrêt automatique et affichage du code d'erreur.

Convient à la manutention verticale de charges lourdes dans les industries des fibres chimiques, du plastique, du papier et de l'entreposage - en particulier pour les nouveaux entrepôts avec des fosses peu profondes et des déplacements importants. Le délai de livraison est d'environ 36 jours (y compris les vacances du Nouvel An). Un délai d'exécution rapide est disponible.
