G-GBT-14 14m Trailer Fold Arm Boom Lift

G-GBT-14 Elevador de pluma de brazo abatible con remolque de 14 m

14m｜200kg｜Portable｜Adaptable｜Cost-effective

La grúa de brazo plegable con remolque tiene una estructura compacta, adopta acero nuevo de alta calidad, alta resistencia y peso ligero. Está equipado con pies de apoyo hidráulicos automáticos, y la operación es simple. La mesa de trabajo se puede levantar y extender horizontalmente, fácil de alcanzar a través de obstáculos.

Esta grúa es ideal para trabajos aéreos. Es adecuado para diversos terrenos accidentados en el campo y tiene una amplia gama de operaciones espaciales. Se utiliza principalmente para maquinaria y equipos de construcción, construcción de puentes, construcción naval, aeropuertos, minas, puertos, comunicaciones e instalaciones eléctricas, y publicidad exterior.

Modelos y especificaciones

G-GBT-14 Elevador de pluma de brazo abatible con remolque de 14 m

Modelos y especificaciones

Basic Producto Parámetros
Altura de elevación	14m
Radio máximo de trabajo	7m
Ángulo de rotación	Rotación de 360
Tamaño de la plataforma	1.20.71.1m（Malla de chapa de acero resistente al viento personalizada con diseño ampliado）
Dimensiones generales	5.22.52.3
Capacidad de carga nominal	200 kg
Método de elevación	Elevación hidráulica
Velocidad de elevación	0.05-0.09
Método de apoyo	Soporte hidráulico para piernas
Nivel de resistencia al viento	Menos de nivel 5
Color del dispositivo	En función de las necesidades del cliente
Pantalla de visualización de potencia	Pantalla de visualización de potencia y luz de visualización

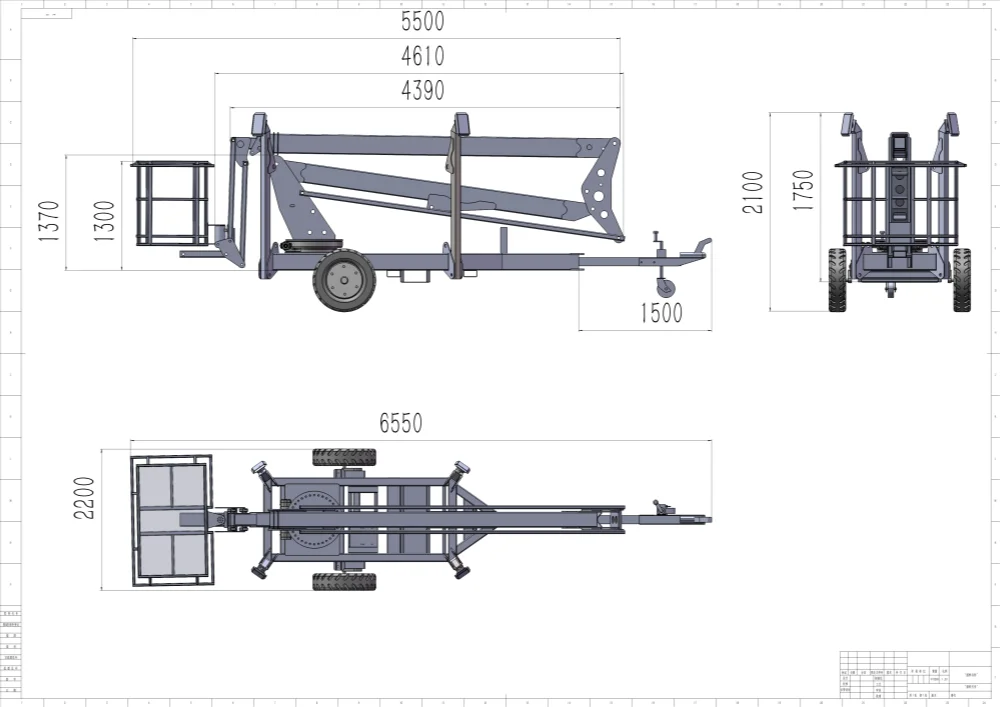

A Longitud de la plataforma	1.2m
B Anchura de la plataforma	0.8m
C Height – stowed	2.1m
D Longitud- estibado	6.0m
E Anchura- estibado	1.73m
G Longitud-huella de disparo	3.97m
H Huella de ancho de disparo	4.18m

Plataforma elevadora de brazo plegable montada en remolque Serie P：

Altura de trabajo (m)	Anchura total (mm)	Altura retraída (mm)	Tamaño de la plataforma (mm)	Longitud extendida (mm)	Longitud plegada (mm)*	Radio de trabajo (mm)
10	1,700	2,100	900×700	6,300	5.200 (Contenedor pequeño)	5,500
12	1,700	2,100	900×700	5,800	4.700 (Contenedor pequeño)	7,800
14	1,700	2,100	900×700	6,650	5.550 (Contenedor pequeño)	8,500
16	1,700	2,200	900×700	6,800	5.700 (Contenedor pequeño)	10,500
18	1,800	2,250	900×700	7,100	6.000 (Cesta retirada, contenedor pequeño)	11,000
20	1,900	2,250	900×700	7,700	6.600 (Contenedor pequeño)	11,000
