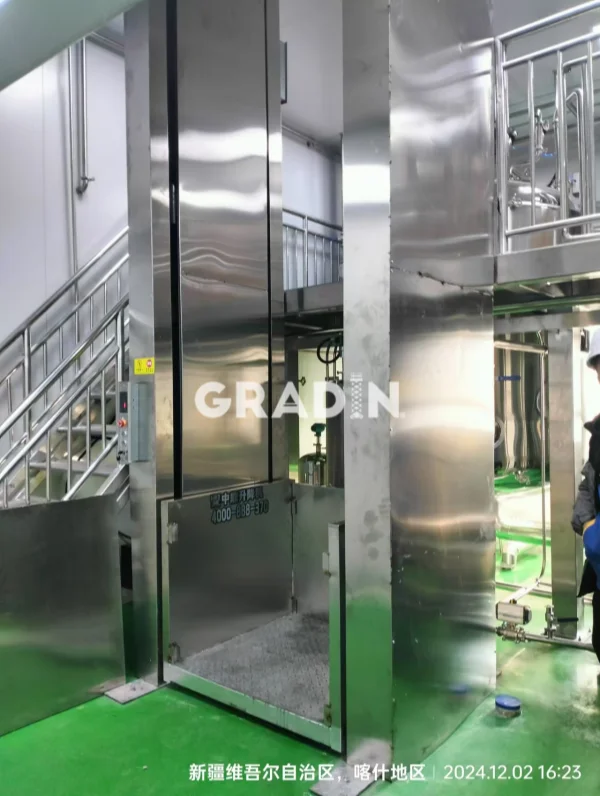

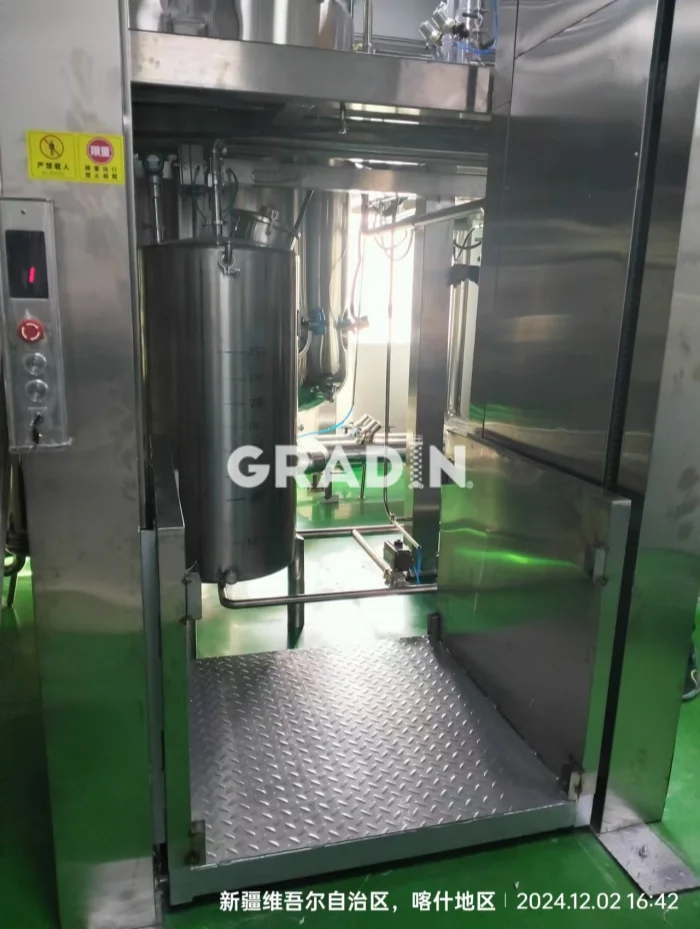

Elevador de carga de acero inoxidable 304 para manipulación de materias primas farmacéuticas

ENVIADO: 12/4/2024

Utilización

Utilizada principalmente para elevar materias primas en los talleres limpios de las empresas farmacéuticas, toda la máquina ha recibido un tratamiento de limpieza y cumple los requisitos de los departamentos pertinentes para su uso en talleres GMP de sala limpia de clase 300.000.

Nuestra solución

Plataforma y dimensiones espaciales:
- Tamaño de la plataforma: 1000 mm x 1000 mm
- Tamaño del espacio: 1800mm x 1300mm
Viaje y dirección:
- Dirección de entrada-salida: 1000mm a través del acceso
- Altura de desplazamiento: 2200 mm
Capacidad de carga y topes:
- Carga nominal: 500 kg
- Paradas: 2 paradas en 2 estaciones
Estructura y materiales:
- Grado de equipamiento: Estándar
- Forma estructural: 2 cilindros, 4 orugas
- Normas materiales:
  - Carril guía: H100
  - Especificaciones del cilindro: Φ50-35
  - Bastidor de elevación: 160mm x 60mm x 4mm
  - Marco de elevación: 120mm x 60mm x 4mm
Plataforma y materiales del panel:
- Marco de la plataforma: Tubo cuadrado de 80 mm x 80 mm o chatarra de acero inoxidable de taller
- Panel de la plataforma: Chapa de acero inoxidable 304 de 2,5 mm de grosor
Otros componentes:
- Estación de bombeo: 3 kW
- Cadena: Acero inoxidable
- Cable de acero: 12#
- Puertas de rellano: 2 juegos
- Foso: Sin foso
- Rampa de entrada: No especificado en detalle

Requisitos de equipamiento adicional

Requisitos generales de la máquina:
- Toda la máquina debe estar revestida de acero inoxidable 304 de 2 mm de espesor.
- La altura total de la máquina no debe superar los 4100 mm, teniendo en cuenta que la altura del suelo al techo de la obra es de 4100 mm.
Marco de la plataforma y barandillas:
- El marco de la plataforma debe ser de tubo rectangular de acero inoxidable 304.
- Las barandillas de seguridad a ambos lados de la plataforma deben tener 0,8 metros de altura y ser de acero inoxidable 304.
Cadena:
- De acero inoxidable.
Puertas del rellano:
- 2 juegos de puertas de apertura central, con una altura total de 1,5 metros y una anchura total de 1,6 metros.
- Las puertas deben disponer de un enclavamiento que corte la alimentación cuando se abran.
- Fabricado con tubo cuadrado de acero inoxidable 304 y chapa de acero inoxidable 304, como se indica en los planos de diseño.
Embalaje:
- Debido a la larga distancia de transporte, es crucial embalar bien las planchas de acero inoxidable y otros componentes frágiles para evitar daños y los posibles costes de sustitución.
Consideraciones sobre la producción:
- La instalación se realizará sobre una plataforma de acero en el interior del taller, que ofrece un entorno de espacio abierto.
- Sólo hay que tener en cuenta las dimensiones de transporte durante el diseño y la fabricación.
